S系列條形燈模塊 SU2120B10-YA275030
|
|
|
產品資料
- 產品名稱S系列條形燈模塊
- 產品型號SU2120B10-YA275030
- 開孔尺寸/

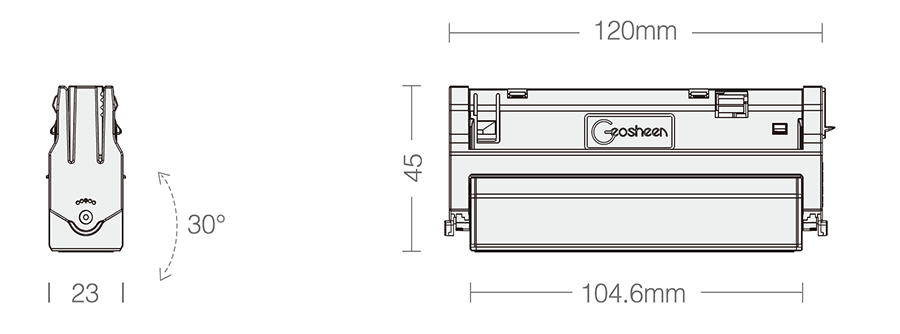

- 規格尺寸120*23*50mm
- 主體材質鋁合金壓鑄燈身
- 光學系統透鏡
- 功率10W
- 輸入電壓24VDC
- 輸入電流/
- 色溫2700-5000K
- 光束角30°
- 邊框/
- 調角可調角
- 顏色黑色
- 控制方式G-Bus有線智能控制
- 峰值光強4000cd
- 重量85g
- 軌道/
- 照度值/
- 光色參數/
- 表面處理靜電噴漆
|
-
*配件需另外選購
-
- 日期DATE (版本REV）：
- 項目名稱PROJECT NAME：
- 燈具編號UIGHTING SPECIFCATION：
- 數量(套) QUANTITY PER UNIT：
PRODUCT MANUAL產品說明 |
|
|
LIGHTING PARAMETERS燈具參數
產品型號(PRODUCT MODEL)：SU2120B10-YA275030
名稱(NAME)：S系列條形燈模塊
功率(W) (POWER)：10W
光束角(BEAM)：30
色溫(K) (COLORTEMP)：2700-5000K
顯色指數(Ra) (COLORRENDERING)：90
光通量(M) (LUMINOUSFLUX)：463lm、525lm(30° )
顏色(COLOR)：黑色
使用壽命(SERVICELIFE)：40000h
防護等級(INGRESS PROTECTION)：IP20
安裝方式(INSTALLATION)：嵌入式安裝
控制方式(CONTROLREQUIREMENT)：G-Bus有線智能控制

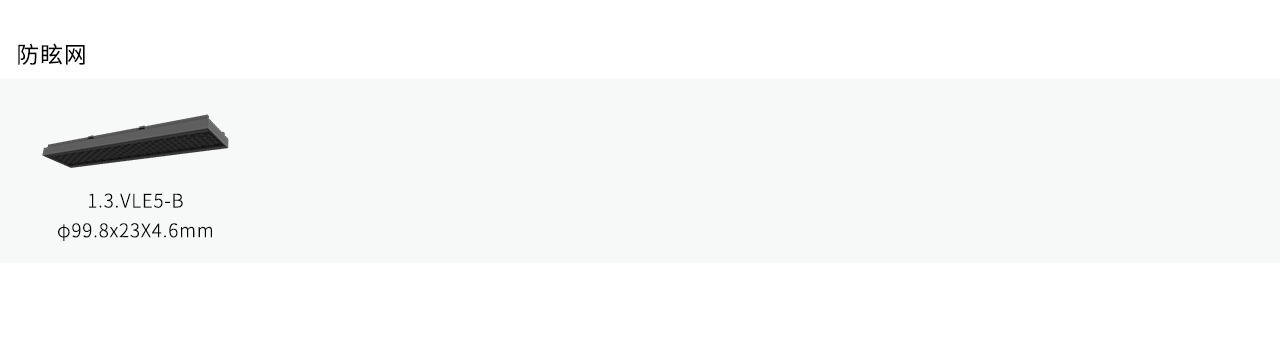

配件(附加) (ACCESSORIES)：防眩網
光源(LAMPS)：≤3 SDCM |
 |
1. Exact dimensions to be verified on site by contractor;承包商需在工地復核所有需要的正確尺寸；
2. Contractor to submit shop drawings / samples to lighting consultant forvrfications and approval;承包商需提供施工圖紙/燈具樣板給燈光顧問審核；
3. Clearance around light fting to be alowed for angular adjustment;保留足夠空間以便燈具可作調節角度；
4. Remote transformer to be located on false ceiling by Electrical Engineer;變壓器由機電工程師安裝在假天花頂之內；
5. The lamps and lanterns is only for parameters, such as changes in the scene of various factors, should be negotiated with the lighting consultant；上述燈 具參數僅供，如因現場各種因素變動，需與燈光顧問協商；
